Monitoriumi ir navigatoriumi*
* - Jei traktoriuje nėra virtualaus terminalo (VT) ir užduočių valdiklio (Task Controller), būtina įdiegti virtualų terminalą DELTA 80, kad būtų galima visiškai valdyti visas purkštuvo funkcijas iš traktoriaus kabinos.
ISOBUS komplektacija reiškia, kad Jūsų traktoriuje turi būti ši sistema. ISOBUS (ISO11783) – tai tarptautinis standartas su vieningu protokolu, per kurį įvairūs žemės ūkio padargai sąveikauja su traktoriumi nepriklausomai nuo jo gamintojo.

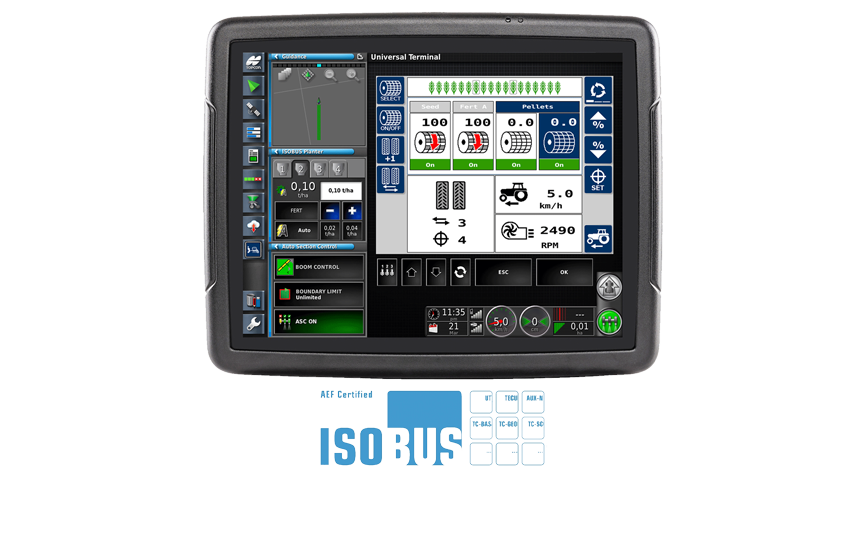

Tai suteikia galimybę per monitorių, įmontuotą traktoriaus kabinoje, vadinamą Virtualiu Terminalu (Virtual Terminal, VT), valdyti bet kokią prie traktoriaus prijungtą žemės ūkio techniką.
✅ Paprastas prijungimas – naudojamas vienas laidas su universaliu 9 kontaktų ISOBUS kištuku.
✅ Paprastas valdymas – visai prijungtai technikai naudojamas vienas monitorius.
Purkštuve turi būti įmontuotas valdymo blokas Implement ECU IBX 100 ISOBUS, kuris ne tik kontroliuoja visas purkštuvo funkcijas, bet ir užtikrina duomenų perdavimą į virtualų terminalą. Be to, standartas leidžia prijungti papildomus valdymo įrenginius (valdymo pultus, vairasvirtės ir kt.), palengvinančius purkštuvo kontrolę. Šie įrenginiai vadinami Auxiliary Input.

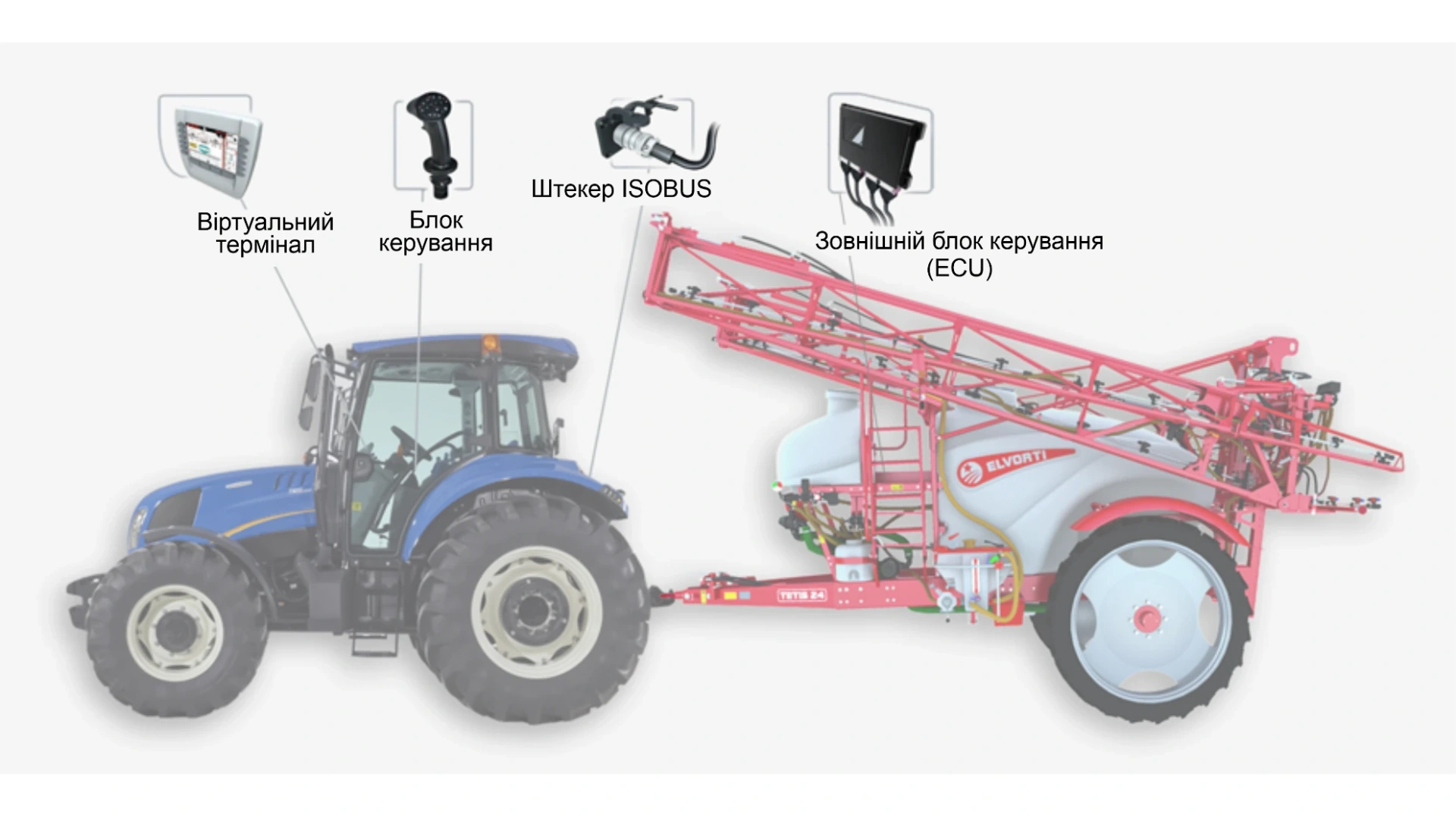

Pagrindiniai ISOBUS elementai traktoriuje ir purkštuve:
Traktoriuje:

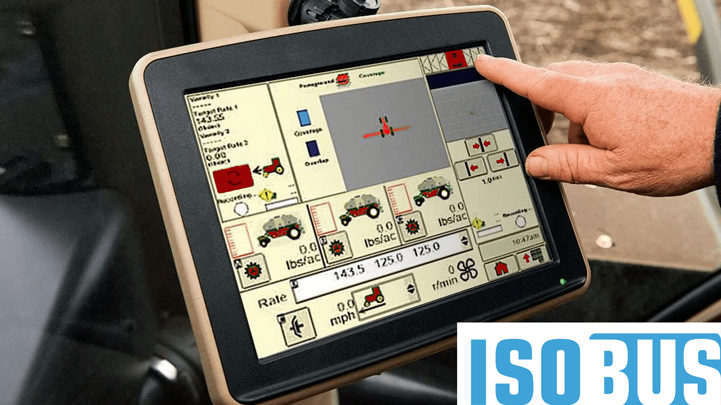

• Virtualus Terminalas (VT) – valdymui iš traktoriaus kabinos
• Užduočių valdiklis (Task Controller), įdiegtas traktoriuje
• Papildomi valdymo įrenginiai (Auxiliary Input)
Purkštuve:
Valdymo blokas (ECU IBX 100 ISOBUS) tarp traktoriaus ir purkštuvo

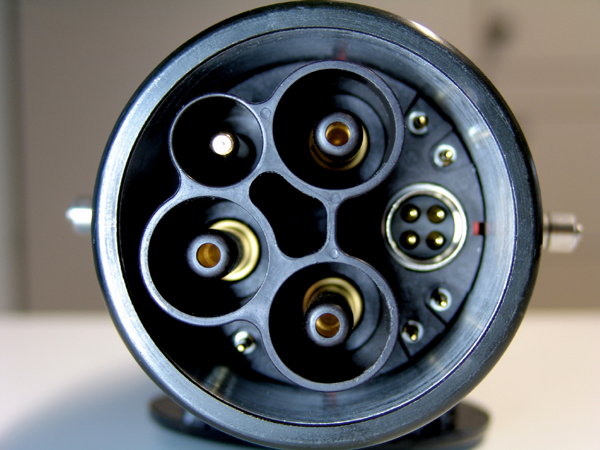

Universalus ISOBUS kištukas

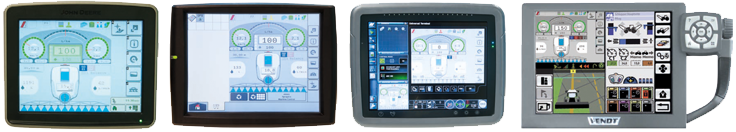

Sistema buvo išbandyta su įvairių gamintojų virtualiais terminalais (John Deere, CNH, Same Deutz Fahr ir Fendt).
Purkštuvo valdymo blokas Implement ECU IBX 100 ISOBUS
Siūlome keturis ISOBUS komplektacijos variantus:
ISOBUS Seletron – su purškimo antgalių išjungimu po vieną
ISOBUS Seletron + BLC – su purškimo antgalių išjungimu + automatinė strėlės stabilizavimo sistema
ISOBUS funkcijos ir privalumai: Virtualus terminalas suteikia prieigą prie visų išplėstinių purkštuvo TETIS funkcijų viename ekrane.

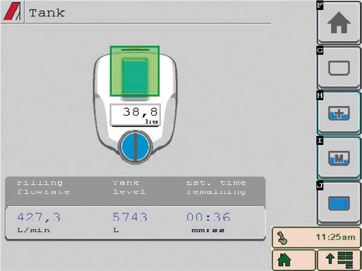

Tikslus skysčio lygio indikavimas purkštuvo bake.
Automatinė lygio jutiklio kalibracija su eksporto/importo galimybe.
Purkštukų valdymas SELETRON (iki 104) arba sekcijų valdymas (iki 13). Purškimo vožtuvai automatiškai išsijungia, kai trajektorijos persidengia arba išvažiuojama už lauko ribų. Ši funkcija įmanoma tik turint užduočių valdiklį (Task Controller) traktoriuje, kitaip būtina papildomai įdiegti virtualų terminalą DELTA 80.
Automatinė strėlės stabilizavimo funkcija BLC (Boom Leveling Control) veikia tik esant užduočių valdikliui (Task Controller) traktoriuje. Jei jo nėra, reikia papildomai įdiegti virtualų terminalą DELTA 80 ir valdymo bloką IBX100 Sprayer ISOBUS.
| Prisijungimas prie automatinės važiavimo trajektorijos nustatymo sistemos | ||
Visi duomenys ir iliustracijos yra apytiksliai ir neprivalomi. Mes pasiliekame teisę keisti techninius sprendimus. Dėl komplektacijos kreipkitės į regioninį vadybininką.
